Optimální tloušťka stěny zásobníku vyrobeného z nerezové oceli nejvyšší kvality, zaručuje vynikající antikorozní odolnost vůči působení vody ze sítě, současně zajišťuje jeho minimální hmotnost, při zachování vysokých pevnostních parametrů podložených tlakovou zkouškou, bez snížení kvality a životnosti ohřívače.

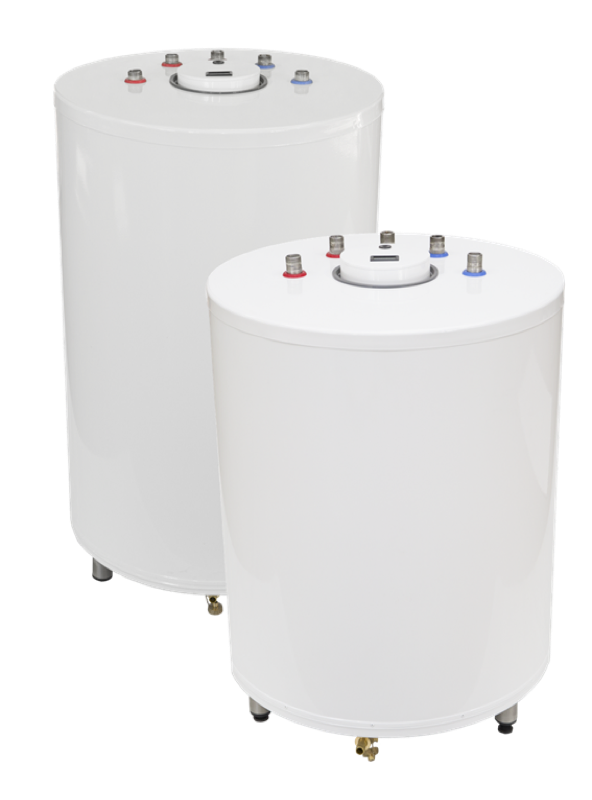

Charakteristika ohřívače TUV typu UTS-140:
- tlakový zásobník z nerezové oceli; svařovaná konstrukce
- topná spirála z karbonové trubky z nerezové oceli
- termoizolace zásobníku z polyuretanové pěny o tloušťce 50 mm
- pouzdro ohřívače z pozinkovaného ocelového plechu opatřeného bílou práškovou barvou
- koncovky topné spirály teplé užitkové vody a cirkulace jsou vytažené nahoru
- Vypouštěcí hrdlo s uzavíratelným ventilem na dně zásobníku, s výstupem na flexibilní hadici
- ohřívač stojí na 3 nožkách, jimiž se dá regulovat výška
- z hora přístupný kontrolní kryt s digitálním termostatem nebo pro vložení čidla/teplotního termostatu TUV
| Typ ohřívače |
UTS-140
|
| Objem zásobníků |
140 l |
| Teplosměnná plocha výměníku |
1,063 m² |
| Kapacita vody ve spirále |
4 l |
|
Trvalý výkon TUV
80/10/45 °C *
70/10/45 °C
|
714 l/h
528 l/h
|
|
Konstantní výkon
80/10/45 °C *
70/10/45 °C
|
28,4 kW
21 kW
|
|
Počáteční výkon TUV **
počáteční teplota 60 °C
|
257 l/10 min
|
|
Doba ohřevu z 10 °C na 55 °C při teplotě
topné vody 80 °C, při výkonu kotle:
18 kW
24 kW
30 kW
|
22,6 min
16,9 min
13,5 min
|
| Statická ztráta při Δt 45 K ** |
41,67 W |
| Třída energetické účinnosti *** |
B |
| Maximální hmotnost bez vody |
39 kg |
| Typ vstupů / výstupů |
G 3/4" |
| Výška ohřívače |
917 mm |
| Průměr ohřívače |
600 mm |
(*) - tepl. studené vody: 10 °C, přívodní teplota v topém okruhu 80 °C, tepl. výtoku TUV 45 °C
(**) - měření provedena shodně s postupy normy EN 15332
(***) - shodně s nařízením Komise EU č. 812/2013, příloha ll, tabulka 2 závazná od 26. 9. 2015
Maximální provozní teplota:
- Primární okruh (spirála): 90 °C
- Sekundární okruh (zásobník): 80 °C |
Maximální provozní přetlak:
- Primární okruh (spirála): 6 bar
- Sekundární okruh (zásobník): 6 bar
- Tlaková zkouška: 9 bar |
